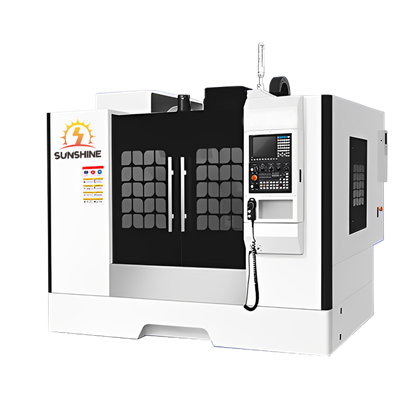

Vertikal borrning och gängning CNC-fräsmaskin

Säng:Bädden och de stödjande delarna av bearbetningscentret som produceras av vårt företag har vanligtvis hög-styv gjutjärnsstruktur (som hartssandgjutgods), som åldras-för att säkerställa långtidsstabilitet och seismiskt motstånd.
Kolumn:Det vertikala bearbetningscentrets pelare är vertikalt fixerad på bädden, installerad på pelarens styrskena genom spindellådan och stödd av styrskenan som rör sig upp och ner i axellådan, så detta kräver att bearbetningscentret har extremt hög styvhet och stabilitet för att undvika deformation av bearbetningscentret.

Arbetsbord:Horisontellt installerad, används för att fixera arbetsstycket. Det är vanligtvis ett rektangulärt bord med T-fack, vilket är bekvämt för användning av fixturer.

Sadel och rutschkana:Beläget mellan bädden och arbetsbordet i bearbetningscentret, bär det arbetsbordet och rör sig längsgående längs bäddskenan (Y--axelns rörelse). Sadeln bär släden, och släden bär arbetsbordet och rör sig horisontellt (X--axelns rörelse). Arbetsbordet realiserar slutligen sammansatt rörelse i X-Y-planet.
Styrskenor och ledarskruvar:Styrskenorna stödjer de rörliga delarna och styr deras rörelseriktning exakt. Företaget använder i allmänhet hög-styvhet och hög-precision linjära rullstyrningar (rull- eller kulstyrningar).
Kulskruvpar:Kärntransmissionskomponenten som exakt omvandlar servomotorns rotationsrörelse till linjär rörelse. Vanligtvis utrustad med en för-försträckt struktur för att minska påverkan av termisk förlängning.

Smörjsystem:Tillför automatiskt, regelbundet och kvantitativt smörjolja eller fett till friktionspar såsom styrskenor, ledskruvar och lager för att minska slitage och säkerställa rörelsenoggrannhet och stabilitet. Vanliga sådana inkluderar volumetriska fördelare eller centraliserade smörjpumpar.

Chipborttagningssystem:Ta bort spån som genereras vid bearbetning från arbetsområdet för att förhindra att ansamling påverkar bearbetningen och noggrannheten. Vanliga former inkluderar kedjeplåtsspåntransportörer, spiralspåntransportörer, skrapspåntransportörer etc. Vanligtvis kombinerade med skärvätskeåtervinning och filtreringssystem.
