Zirkoniumblock

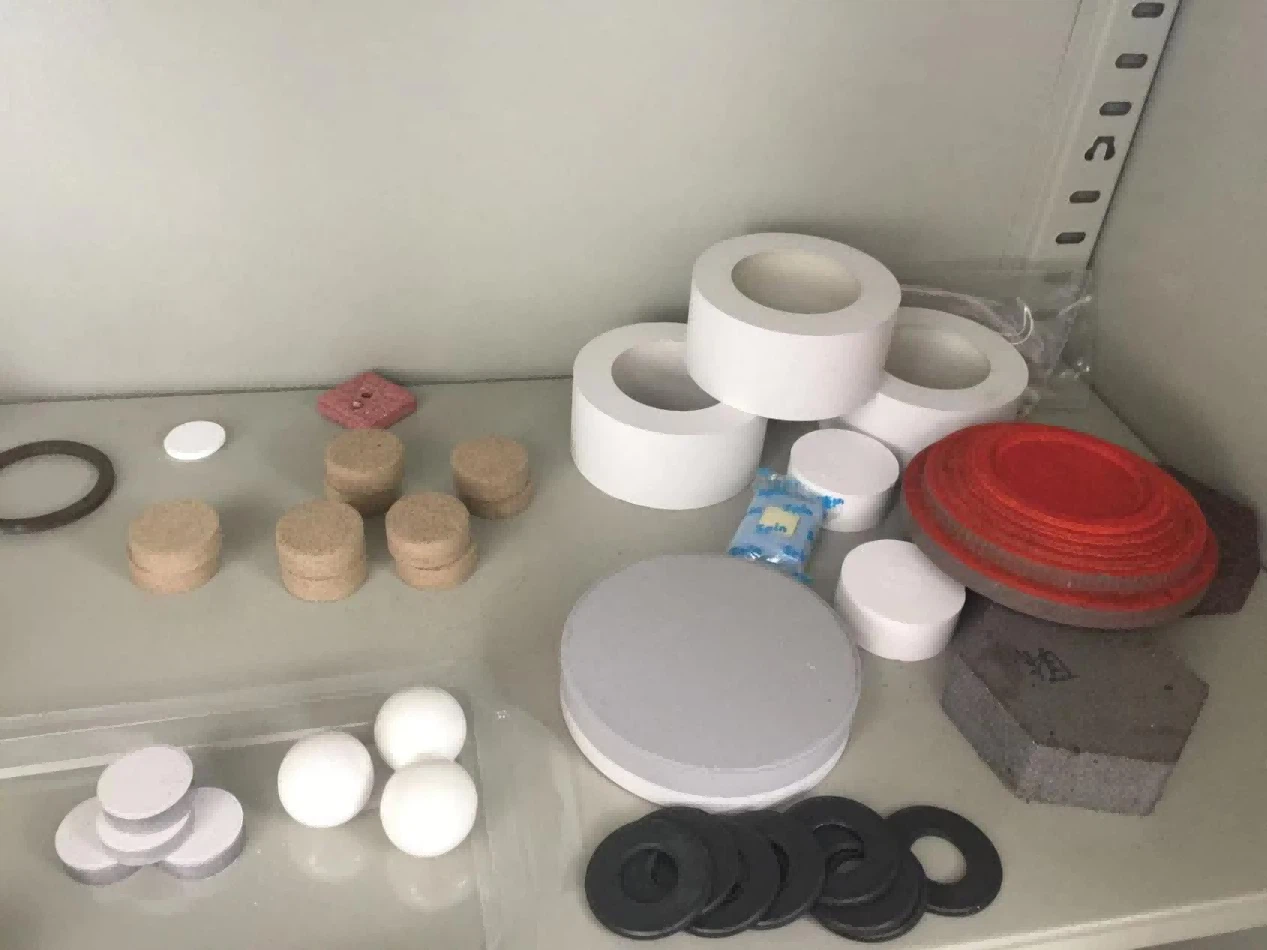

Zirconium oxide blocks, also known as zirconium dioxide (ZrO₂), are a type of ceramic material. Common applications include refractory materials, ceramic knives, dental materials, etc. Pressing zirconia blocks means pressing zirconia powder into blocks and then sintering them to obtain dense ceramic blocks.
Hydraulic press is an effective tool for pressing zirconia blocks, but it is necessary to optimize powder processing, mold design and pressing parameters. For high precision or complex shapes, isostatic pressing or hot pressing is required. In practical applications, the best process conditions are determined through experiments to ensure the quality of the green body and sintering performance.
Pressande egenskaper hos zirkoniummaterial
Materialegenskaper
Zirconia (zro₂) är en högpresterande keramik med hög hårdhet, hög temperaturmotstånd, slitbeständighet och kemisk stabilitet . Dess pulver kräver vanligtvis högt tryck för att öka densiteten för den gröna kroppen .}
Pressningskrav
Zirkoniumpulver måste bildas till en enhetlig och tät grön kropp under högt tryck (vanligtvis ten till hundratals MPa) för att minska porositeten efter sintring .
Anpassningsförmåga för hydraulisk press
Tryckområde
Hydraulisk press kan ge tryck från tiot till tusentals ton för att tillgodose de pressande behoven hos zirkoniumoxidpulver . till exempel, att trycka på ett zirkoniumblomma med en diameter på 50 mm kan kräva ungefär 100-300 ton tryck .}
Pressmetod
Enkelriktad/dubbelriktad pressning: Lämplig för enkla ämnen, låg kostnad, men kan ha ojämn täthetsfördelning .
Isostatisk pressning (specialutrustning krävs): tillhandahåller isotropiskt tryck och mer enhetlig densitet, men den hydrauliska pressen måste användas med en flexibel form för att uppnå den .
Nyckelprocessparametrar
Pulverförbehandling
Granulering: Förbättra fluiditet, bindemedel (som PVA) eller smörjmedel (som zinkstearat) kan tillsättas .
Partikelgradering: Optimera partikelstorleksfördelningen för att öka fyllningstätheten .
Pressparametrar
Tryck: Vanligtvis 50-200 MPA, beroende på pulveregenskaper .
Bostadstid: om 10-60 sekunder för att säkerställa stressutsläpp .
Tryckhastighet: Långsam trycksättning för att undvika luftinmatning .
Mögeldesign
Material: Carbide eller Tool Steel (som SKD11), ytan polerad för att minska friktionen .
Demolda lutning: Om 1-3 examen, lätt att avlägsna .
Krympningskompensation: reservera sintring krympning (vanligtvis 15-25%) .
Efterföljande sintringsprocess
Sintringstemperatur
Om 1400-1600 examen (beroende på fasen av zirkoniumoxid och tillsatser) .
Sintringsatmosfär
luft eller vakuum (för att undvika föroreningar genom föroreningar) .
Tätning
Varmpressning sintring (kombinering av tryck och hög temperatur) kan ytterligare öka densiteten, men kräver specialutrustning .
Applikationsscenarier
Laboratorium
Anpassade hydrauliska pressar (som 50-100 ton) kan uppfylla kraven .
Industriproduktion
Automatiserade hydrauliska produktionslinjer krävs, integrering av utfodring, pressning och demelationsfunktioner .
